背景

西游记想必大家小时候都看过吧，其中有一集“真假美猴王”还记得吗？假的美猴王简直是克隆的，和孙悟空一模一样。一开始菩提祖师、如来佛祖、观音菩萨、就连最亲近的师父、师兄弟都分辨不出来，最后师父使出紧箍咒的绝招才辨别出来。

打假在现实世界中的需求也非常旺盛，诸如我们看到的一些商品的防伪码验证、水印验证、钞票的一些特征验证等等。

但是大多数的防伪手段是很容易模仿的，包括电话，网站的防伪验证。钞票也一样，再难也有人会去搞。

再往广泛的场景去想，还有更多的真假美猴王，比如套牌车(克隆车)，克隆人，ip伪装，MAC伪装。

有什么技术手段可以真正的解决真假美猴王的问题呢？

我们接下来从套牌车谈起.

什么是套牌车

套牌车正是克隆车。这种车是参照真牌车的型号和颜色，将号码相同的假牌套在同样型号和颜色的车上，其中有很多是报废后偷运出来的旧车翻新的。 假设你的车牌号是“京A00001”，有一整套档案资料，做套牌车的人就找一部和你同厂牌型号同颜色的车，也做一副号牌也是“京A00001”，把原车的的发动机号和大架号码磨去，重新按照你的车档案中的发动机号和大架号做上去，这样就出现了一套档案两部同样的车，然后伪造行驶执照，此为套牌！

驾驶套牌车的危害非常多

• 一是害自己，根据《道路交通安全法》的规定，一旦发现套牌现象，对于套牌车主除了给予经济处罚外，严重者还要予以刑事处罚，最终是" 搬起石头砸自己的脚" ；
• 二是害他人，套牌车主因为套用别人的牌照，所以在路上行驶就胆大妄为，闯红灯、轧黄线，几乎没他不敢做的；
• 三是害社会，由于套牌车主在路上行驶极少以交通法规来约束自己，随之带来的交通事故、法律纠纷势必给社会带来更大的不稳定因素！

传统手段判断套牌车的方法和难度

传统的检测方法完全靠人，靠经验

套牌车的方法有四招，可以简单概括成“望、摸、问、查”四种方法来识别真假牌。

• 望是观察车牌外形，从形、色、字的角度进行基本判断。正规的车牌经过高科技处理，并采用一次成型技术，给人的视觉感受很好。而伪造的“套牌”在正常阳光下存在颜色偏红或者偏黄、字体较瘦等“硬伤”，只要细加端详就能发现。 　　
• 摸是用手触摸车牌，尤其是周边棱角处，这是判断一辆车是否存在套牌的重要标志。由于并非一次性成型，“套牌”上的字体边缘会有棱角，即使打磨过也难以掩盖痕迹，拆下车牌，其背面会有敲打过的痕迹。 　　
• 问是判断是否套牌的重要方法。目前二手车市场上一些“黄牛”喜欢把二手车牌卖掉，用打磨的“套牌”随车出售，从中牟取暴利。遇上这种情况，购车人只要多问几次可疑“套牌车”的车主就会发现，这些车主对正常领证程序说不清，或者说车牌是别人帮忙办的。
• 查是最有效的一招：记下车牌号码后，到车辆管理部门上网查询车辆登记档案。挪用牌照的套牌车有的是“套”不同车型牌照，有的是“套”同种车型牌照，有的还涂改车架号和相关标志。

我们回想一下美猴王的鉴别，其实一开始用的都是传统的手段，望闻问切、甚至照妖镜都用上了，都没识别出来。

紧箍咒与RFID

最后假的美猴王是怎么鉴别出来的呢？没错紧箍咒，这是唯一不一样的地方。

从紧箍咒，我们可以联想到RFID，比如你去迪卡侬买衣服，衣服标签里就包含了一个RFID(由天线，耦合元件及芯片组成，一般来说都是用标签作为应答器，每个标签具有唯一的电子编码，附着在物体上标识目标对象)。

RFID就是唯一的，你买了两件一模一样，尺寸颜色都一样的衣服时，就可以通过RFID来辨别。

RFID除了防伪，还可以用来监控产品的生产流程，每一步都能唯一的挂钩起来。 https://en.wikipedia.org/wiki/Radio-frequency_identification,
http://baike.baidu.com/subview/531097/13865303.htm

RFID介绍

最初在技术领域，应答器是指能够传输信息回复信息的电子模块，近些年，由于射频技术发展迅猛，应答器有了新的说法和含义，又被叫做智能标签或标签。RFID电子标签的阅读器通过天线与RFID电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

在未来，RFID技术的飞速发展对于物联网领域的进步具有重要的意义。

比如在高速收费中的应用（ETC）

好了，回到套牌车（克隆车），传统方法在识别度、识别成本上就决定了，无法杜绝套牌车（原因是识别度低（纯靠经验）、识别成本高（纯靠人力））。

RFID给真正杜绝套牌车带来了希望，我们只需要在汽车上牌时，同时也给汽车贴上RFID，那么这事就好办了。

但是前路并不是一帆风顺的，我们来分析一下还有什么难点。

难题一、车牌与RFID的配对泥潭

首先我们要搞清楚车牌与RFID的识别手段。

车牌的识别手段，拍摄，识别车牌，海康威视是一个典型的供应商代表。

RFID的识别手段，磁场识别，当RFID终端进入识别磁场时，就会被识别。

由于识别手段的差异，决定了不能同时识别同一辆车。

比如同一个路口多辆车并排通过，一张照片中可能涉及多辆车，同时RFID识别也一样，可能一次识别到多辆车，导致RFID与车牌无法在识别时一一挂钩。

如何解决被识别的车牌与RFID的多对多的配对问题呢？

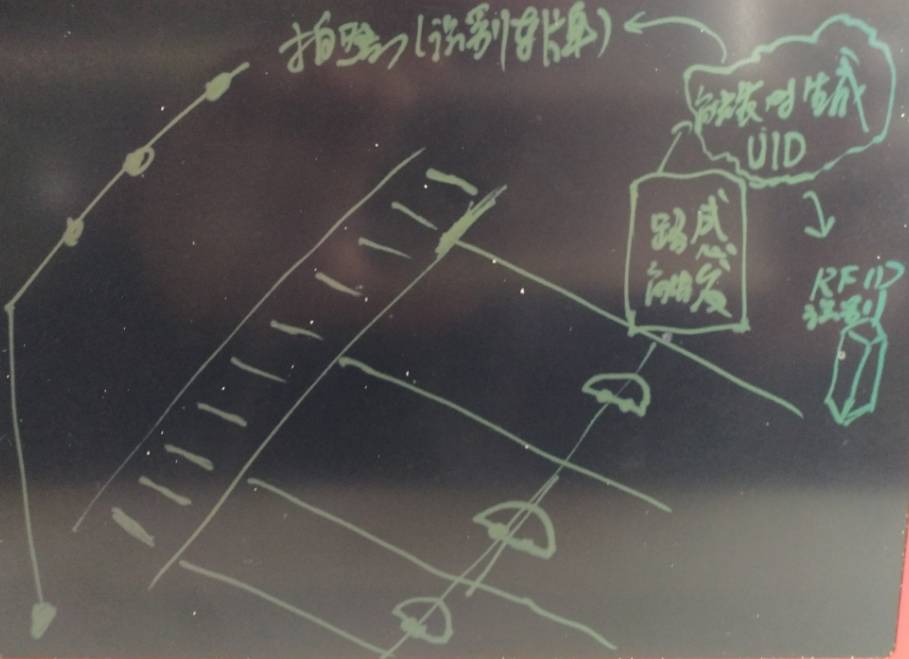

一般来说道路下面都埋设了路感，当汽车经过时，触发拍摄和RFID的识别，并且触发时，可以产生一个唯一的ID，然后拍摄与RFID都带上这个ID，这样RFID与照片就能关联起来了。

但是这可能还是无法解决一对一的关联问题，由于一次可以识别多个设备，所以可能还是多对多的。

难题一解法、多对多的问题解决

1. 数组类型

由于一次或一个短暂的时间窗口内，可能拍摄到多个车牌，或者识别到多个RFID，所以我们在设计结构时，可以使用两个数组分别来存储车牌与RFID。

2. 流式计算

识别套牌车只是公共服务的其中之一，我还写过一些文章，比如抓捕人贩，识别遮挡车牌，公安刑侦等都可能会调用到RFID与车牌的数据。 《金融风控、公安刑侦、社会关系、人脉分析等需求分析与数据库实现 - PostgreSQL图数据库场景应用》
《一场IT民工 与 人贩子 之间的战争 - 只要人人都献出一点爱》

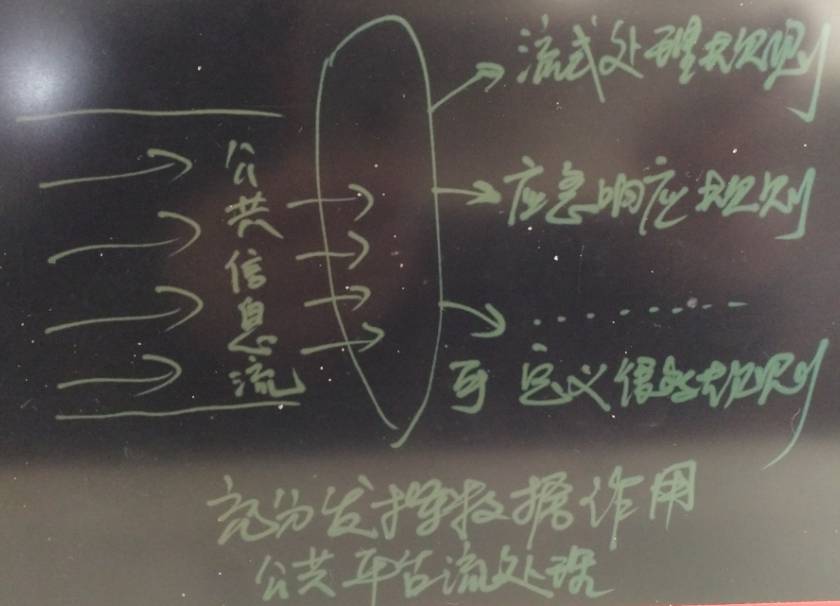

流式计算是必不可少的，不能等数据都汇总了之后再进行处理，那样延迟会很大，办事效率就低了。

3. 流式计算时间窗口

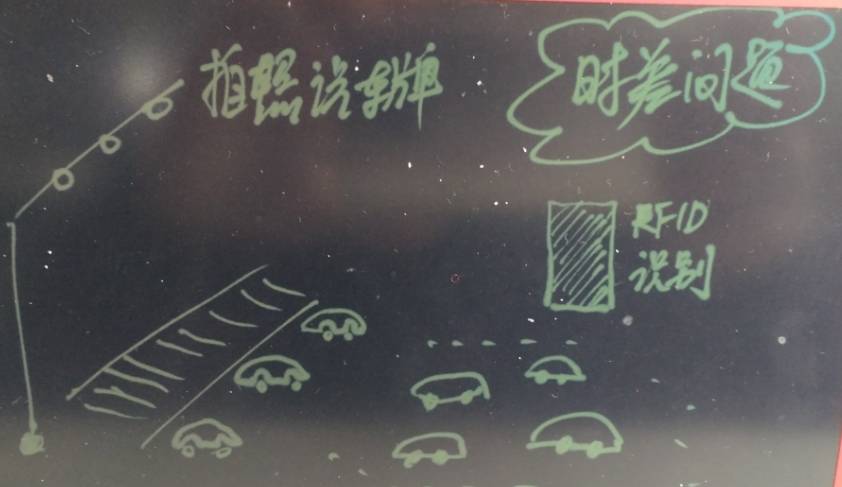

前面讲了，由于识别手段的差别，一辆车的RFID与车牌可能不是同一时刻被识别到的，比如前后有可能会差几秒。

所以在进行配对时，我们需要用到前后几秒的数据进行配对。

4. 流式计算地域窗口

除了时间维度，我们还有另一个维度，即位置维度，比如RFID的识别可能不是与拍摄系统共同建设的，不如说RFID的识别在A路段，而拍摄在附近几百米的某个信号灯附近。

那么时间可能不是差几秒，可能差分钟以上，此时，需要的是地域维度的配对手段，比如说圈定出一个区域，在该区域内的摄像头与RFID识别设备，识别到的车牌与RFID进行配对。

这里需要用到的是GIS技术，如何根据区域快速的赛选记录（GIS索引）。

PostgreSQL可以很好的支撑。

参考PostGIS。 《如何建立GIS测试环境 - 将openstreetmap的样本数据导入PostgreSQL PostGIS库》 《PostgreSQL 百亿地理位置数据 近邻查询性能》

流计算细节

配对的问题解决掉之后，就需要用到流式计算，及时的

定义transform udf

输入(车牌数组，RFID数组)

处理逻辑，根据车牌找出RFID，RFID与RFID数组进行匹配，如果不能匹配，告警。

例子、未做任何优化，仅展示功能(依赖PostGIS地理位置插件)

--采集流
create stream tbl_chepai (
  sid timestamp, -- 序列或时间的epoch值, 入库时减去offset值，形成时差
  -- loc geometry, -- 位置
  loc point,  -- 测试时使用point代替经纬度
  chepai text[]
);

create stream tbl_rfid (
  sid timestamp, -- 序列或时间的epoch值
  -- loc geometry, -- 位置
  loc point,  -- 测试时使用point代替经纬度
  rfid text[]
);

--字典库
--车牌, RFID对应表
create table chepai_rfid(
  chepai text unique,
  rfid text unique
);

--被套牌车库
create table tbl_taopaiche(sid timestamp, chepai text, loc point);

--流视图
--1. RFID 流视图，保留30分钟的值
CREATE CONTINUOUS VIEW rfid_cv WITH (ttl = '30 min', ttl_column = 'sid') AS
  SELECT sid, loc, rfid FROM tbl_rfid;

--2. 车牌 事件机制
create or replace function tg1() returns trigger as $$
declare
  v_rfid text := null;
  cv_rfid text[] := null;
  v_loc point := null;
  v_chepai text := null;
  cv_chepai text[] := NEW.chepai;
begin
  for v_chepai in select chepai from (select chepai from unnest(NEW.chepai) as t(chepai)) t
             where not exists (select 1 from chepai_rfid where chepai_rfid.chepai=t.chepai)
  loop
    raise notice '% 是套牌车', v_chepai;
    -- 告警，这里可以写成异步通知，发现假车牌，或未登记RFID的车牌
    -- 本例使用插入审计代替异步调用
    insert into tbl_taopaiche(sid, chepai, loc) values (now(), v_chepai, NEW.loc);
    cv_chepai := array_remove(cv_chepai, v_chepai);
  end loop;

  raise notice '%', cv_chepai;
  for v_rfid, v_chepai in select rfid,chepai from chepai_rfid where chepai = any(cv_chepai)
  loop
    raise notice '%,%', v_rfid, v_chepai;
    if v_loc is null then
      select loc into v_loc from rfid_cv order by loc <-> NEW.loc limit 1;
      raise notice '%', v_loc;
    end if;
    if cv_rfid is null then
      select array_agg(t.unnest) into cv_rfid from (select unnest(t1.rfid) from rfid_cv t1
                where t1.loc::text=v_loc::text and t1.sid between NEW.sid-interval '1 min'
                      and NEW.sid+interval '1 min') t;

      if cv_rfid is null then
        -- 该时间段内RFID没有上报信息，可能是RFID故障，也可能是套牌车造成
    raise notice '% 是套牌车', NEW.chepai;
        -- 告警，异步通知，可能发现套牌车
        -- 本例使用插入审计代替异步调用
        insert into tbl_taopaiche(sid, chepai, loc) values (now(), v_chepai, NEW.loc);
    continue;
      end if;

      raise notice '%', cv_rfid;
    end if;

    if (not cv_rfid && array[v_rfid]) then
      raise notice '% 是套牌车', NEW.chepai;
      -- 告警，异步通知，可能发现套牌车
      -- 本例使用插入审计代替异步调用
      insert into tbl_taopaiche(sid, chepai, loc) values (now(), v_chepai, NEW.loc);
    end if;
  end loop;
  RETURN NEW;
end;
$$ language plpgsql strict;

CREATE CONTINUOUS TRANSFORM ct AS
  SELECT sid::timestamp, loc::point, chepai::text[] FROM tbl_chepai
  THEN EXECUTE PROCEDURE tg1();

数据测试

insert into chepai_rfid values('浙A00001', '123');
insert into chepai_rfid values('浙A00002', '234');

insert into tbl_rfid (sid, loc, rfid) values (now(), '(1,2)', array['123']);
insert into tbl_chepai (sid, loc, chepai) values (now()-interval '30 s', '(1,2)', array['浙A00002', '浙A00001']);
--车牌 '浙A00002' 可能被套牌

关于流计算的其他案例和部署方法，请参考 《流计算风云再起 - PostgreSQL携PipelineDB力挺IoT》

数据风险与安全解法

1. 在识别RFID时，需要确保无线传输的数据不被窃取，比如使用加密的手段进行通信

2. 数据采集后，传输给后台（比如数据库）的过程中也需要加密

3. 由于RFID与车牌绑定，所以RFID的数据安全非常的重要，一旦RFID值被泄露，就有可能被不法分子拿去伪造携带一样信息的RFID。从而继续制造克隆车。 数据库的安全（SQL注入、密码复杂度等。。。）也是需要注意的。

关于数据库的安全，可以参考如下 《DBA专供 冈本003系列 - 数据库安全第一,过个好年》

小结

随着物联网的发展，数据正发生爆炸式的增长，流式的数据处理也会成为将来的热门需求。

pipelineDB的优势

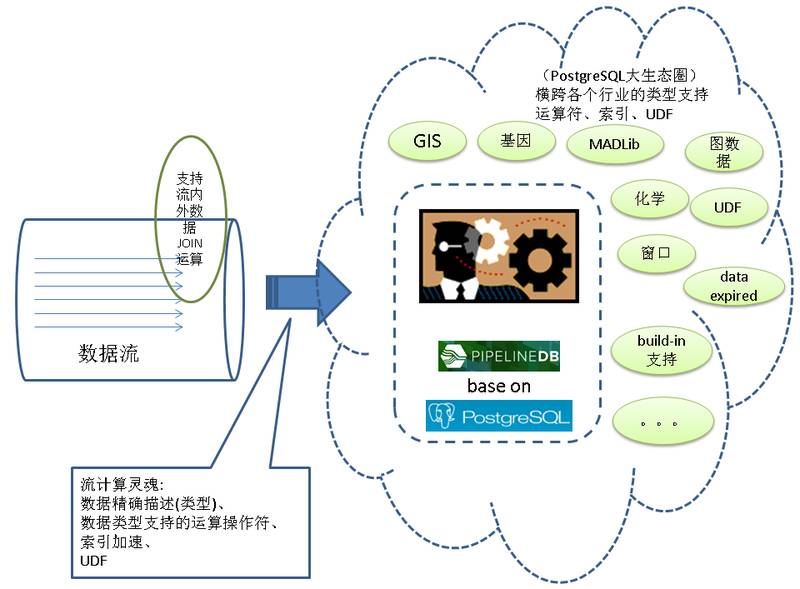

这是个拼爹的年代，pipelinedb有个很牛逼的爸爸PostgreSQL，出身伯克利大学，有扎实的理论基础，历经了43年的进化，在功能、性能、扩展能力、理论基础等方面无需质疑一直处于领先的位置。

搞流式计算，计算是灵魂，算法和支持的功能排在很重要的位置。

PostgreSQL的强大之处在于统计维度极其丰富，数据类型也极其丰富。

build-in 数据类型参考, https://www.postgresql.org/docs/9.6/static/datatype.html

build-in 聚合，窗口，数学函数请参考, https://www.postgresql.org/docs/9.6/static/functions.html

同时还支持扩展，常见的例如:

• MADLib
• PostGIS
• 路径规划
• wavelet
• 基因
• 化学

还有好多好多(为什么这么多？原因是PostgreSQL的BSD-Like许可，致使了PG的生态圈真的很大很大，深入各行各业)。

你能想到的和想不到的几乎都可以在pipelinedb 中进行流式处理，大大提高开发效率。
